大きなサンプルの検査等でお困りではありませんか？超大型X線CT装置CTスキャン受託サービス　最大スキャン範囲　φ3400mm x H3400mm 最大積載重量 2t

X線CT装置は、製品の品質を最大限
に確保するための重要な装置であり、
高出力のX線を利用して、非破壊で対象物
の内部を透過させることができます。

活用シーン

Point
特徴

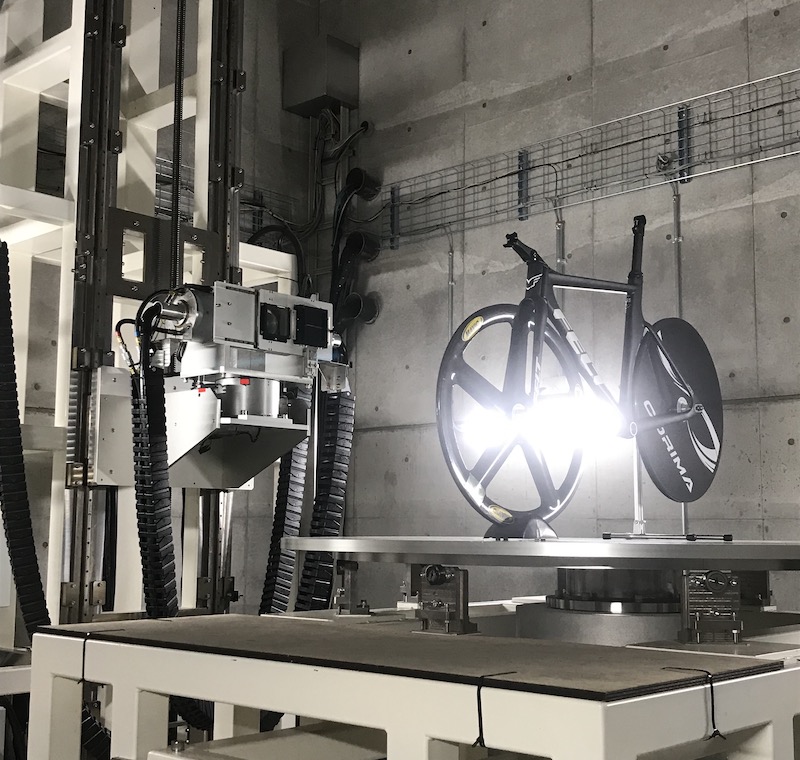

Point.1
大型サンプル撮像可能

  • ■最大スキャン範囲
    φ3,400mm×H3,400mm（FPD）、最大積載重量2tと超大型
  • ■他社では対応できないサイズも撮像可能
  • ■大型サンプルは工場内クレーンを使って搬入・搬出

Point.2
高出力のX線源

  • ■X線源は450kVで高出力の装置
  • ■ある程度の厚みを持った金属でも撮影可能

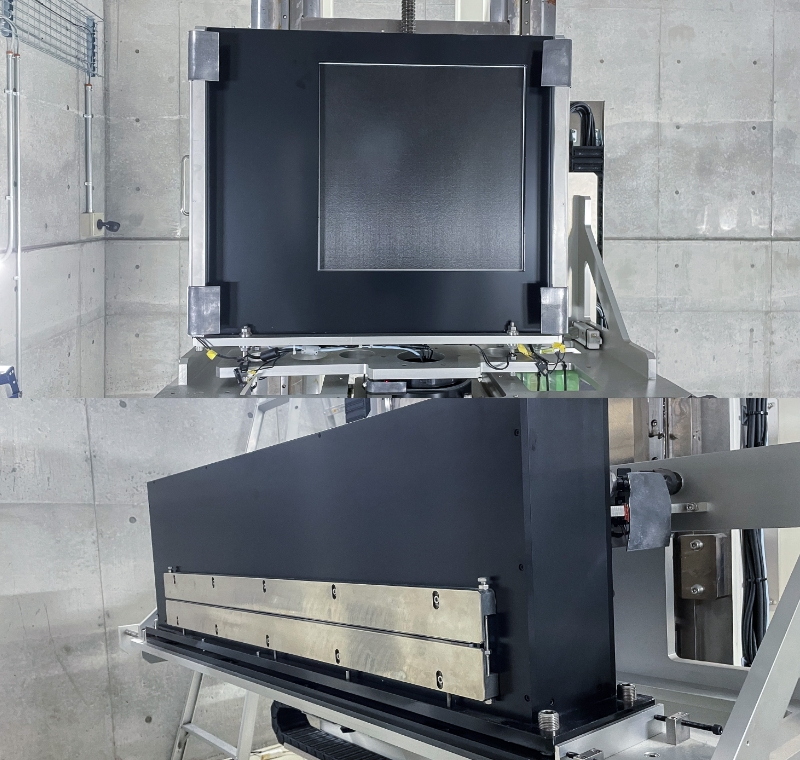

Point.3
2種類の検出器にて
撮像可能

  • ■検出器はFPDとLDAの2つを搭載
  • ■サンプルや目的に合わせて選択可能

Spec
仕様詳細

装置名 NC-450-XCT
X線源 450kVミニフォーカス
最大管電圧 450kV
最大管電流 ​10ｍA
焦点寸法 5.5mm
2.5mm（最大管電流 2mA）
検出器

●フラットパネルディテクタ（FPD）

  • ・検知エリア427mm × 427mm
  • ・3,072 × 3,072 ピクセル
  • ・ピクセルピッチ139μm

●ラインディテクタアレイ（LDA）

  • ・検知エリア820mm
  • ・2,050 ピクセル
  • ・ピクセルピッチ400μm
最大スキャン範囲 φ3,400mm × H3,400mm （FPD）
最大積載重量 2トン

Case study
事例紹介

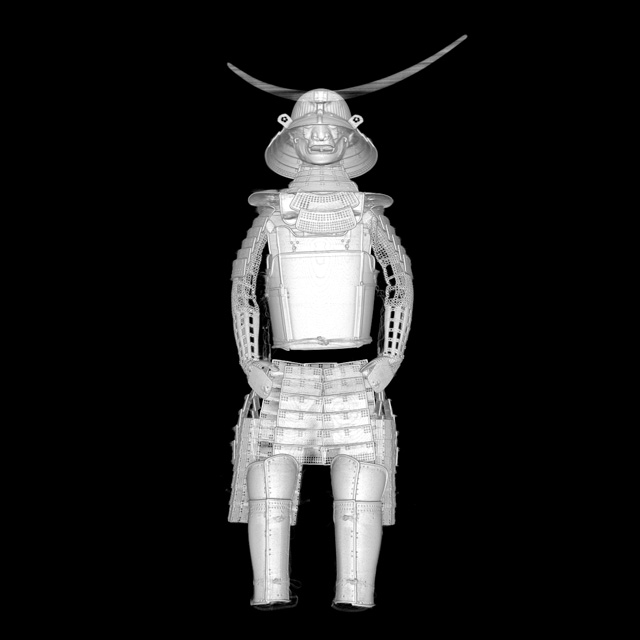

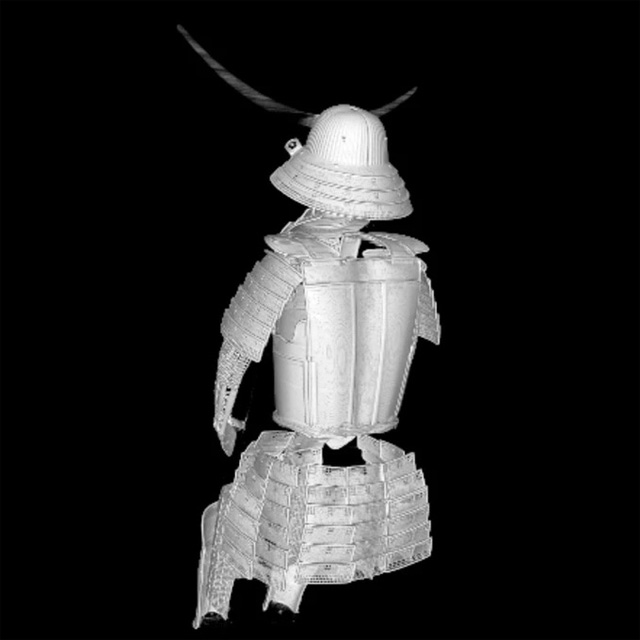

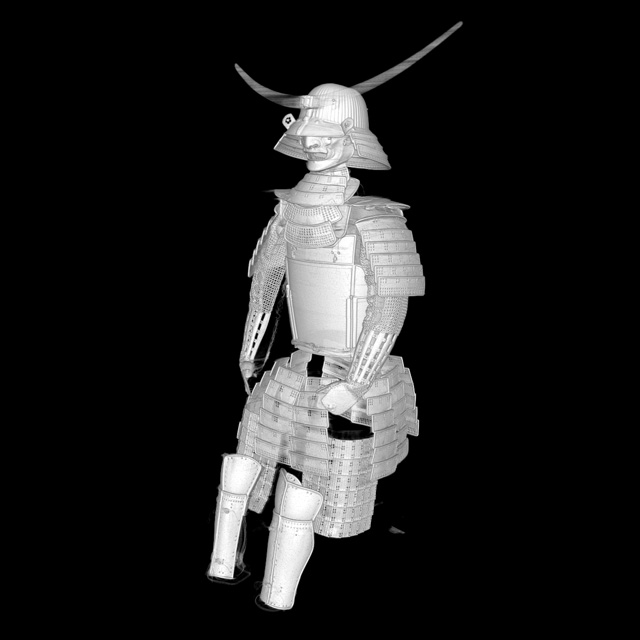

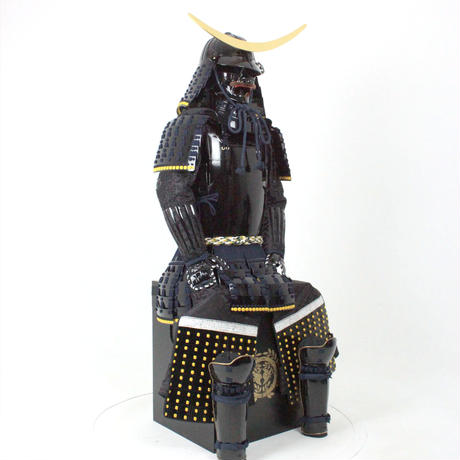

甲冑撮像

サービスの流れ すべてオンライン対応可能

step 1

①メールまたはお電話でのお問い合わせ
→ オンデマンドCTスキャン お問合せフォーム

step 2

②お見積り書提示・ご発注
→ご依頼内容を確認後、すぐにお見積りいたします。

step 3

③測定物ご発送
→測定物を郵送や宅配便にて弊社へご送付願います。

step 4

④スキャン実施
→CTスキャンのプロが最適な撮影を行います。
　ご希望内容に合わせて解析やモデル化を実施します。

step 5

⑤撮影結果のご提供
→メディアにて結果を発送いたします。
　VGL形式の断面画像をご提供します

オンデマンドCTスキャン　お問合せ・お見積もりはこちらから　1点から非対面でX線CTスキャンをご依頼可能

お気軽にご連絡ください。お伺いして内容をご説明させていただくこともできます。
