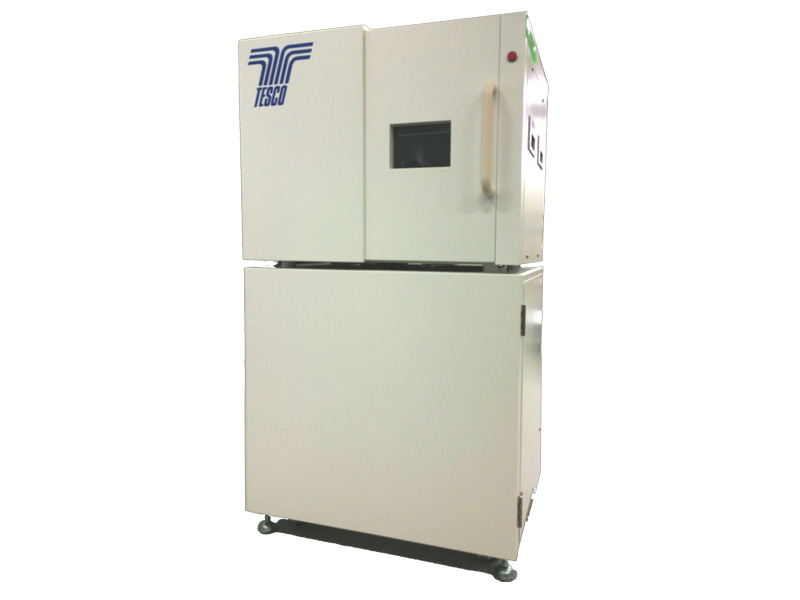

TXS 90/130 Portable

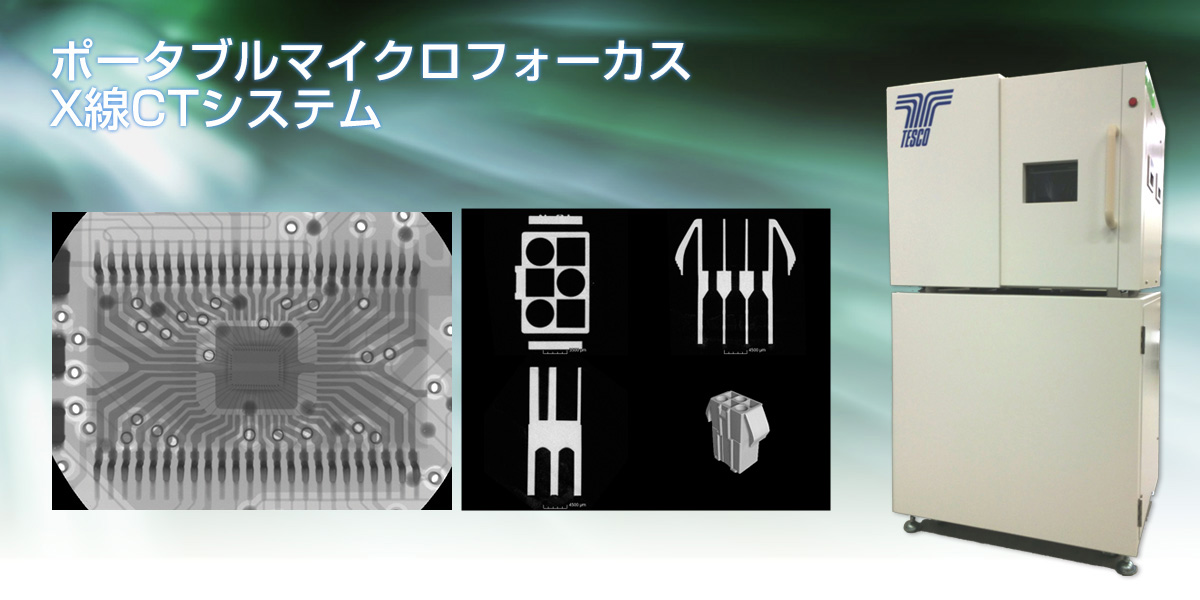

低出力「90kV/130kV」マイクロフォーカスX線CTシステム

...

TXS 90/130 Portableの特徴

小型製品の詳細CTスキャンを得意とする卓上型システム
低出力 X線源90kV/130kV(密封管)を搭載
・小型フラットパネル(低出力用高精細)
を組み合わせ、小型製品でクリアな微細画質にて観察が可能


マニピュレータサイズ例
ステージ例:φ100mm ストローク100mm 耐荷量1kg
キャビネット台座付き

小型製品の詳細CTスキャンを得意とする
卓上型システム

低出力 X線源90kV/130kV(密封管)を搭載

小型フラットパネル(低出力用高精細)
を組み合わせ、小型製品でクリアな微細画質にて観察が可能

マニピュレータサイズ
ステージ例:φ100mm ストローク100mm  耐荷量1kg
キャビネット台座付き

薄板ケース部品、電子部品、小型樹脂製品

スキャン画像 SAMPLE

...

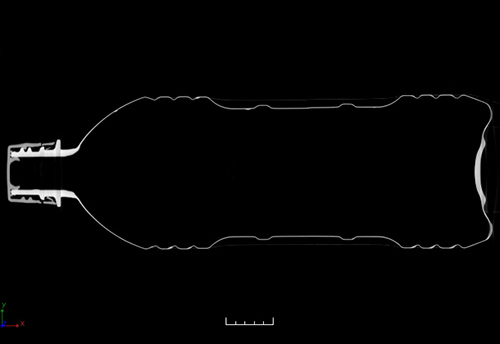

ペットボトル

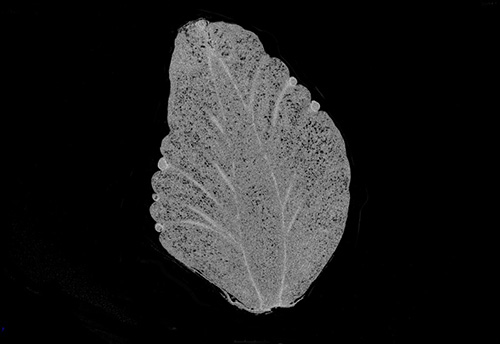

イチゴ

SPEC

...
構 成 項  目 90 PORTABLE 130 PORTABLE
X線装置 管電圧/焦点寸法 90kV/8W/4μm 130kV/16W/6μm
マニプレータ ストローク/耐荷重 φ100mm X 100mm /1kg
画像システム フラットパネル ローテーション / オフセット 180度・360度 / コーンビーム
CT装置 スキャンタイプ ローテーション/オフセット 180度・360度
コーンビーム
データ出力 TIF、STL、VGL
キャビネット 鉛ガラス付
シールドボックス
漏洩線量:2.5μSv/h 以下
