TXS 950/3M/6M/9M Linatron

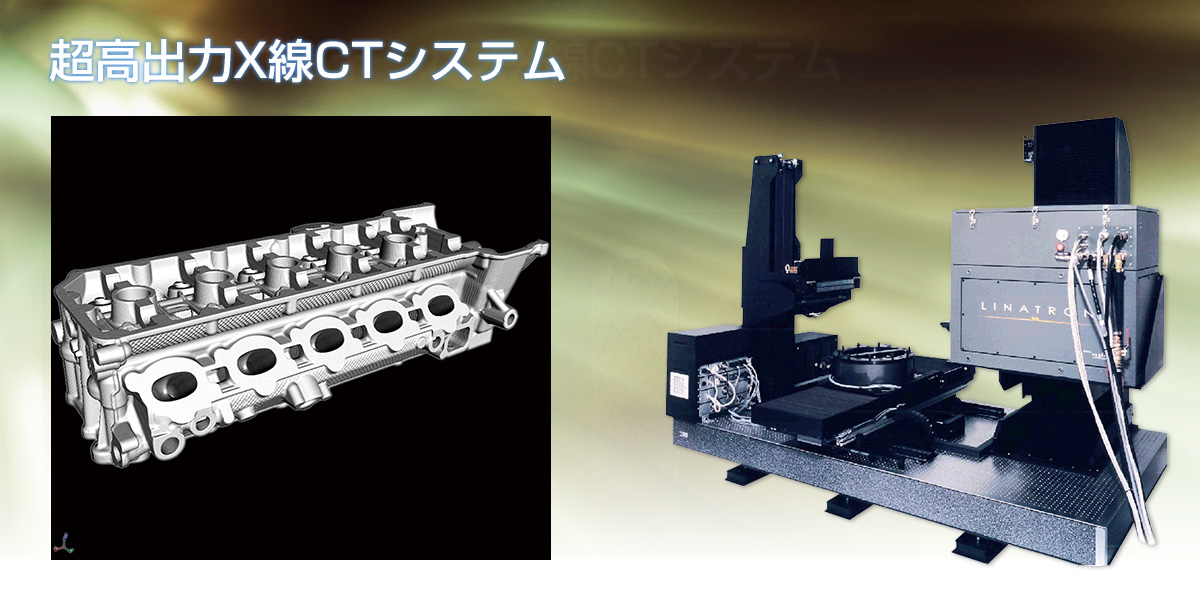

超高出力直線加速器型X線CTシステム

...

TXS 950/3M/6M/9M Linatronの特徴

特に金属製品の透過力を向上させた最先端システム

大型金属製品や鉄系素材のCTスキャンを可能とする最先端システム

超高出力 直線加速器型(ライナック)X線源950kV/3MV/6MV/9MVから選択
・高精細ラインセンサー
・大型フラットパネル
を組み合わせ、鉄部品や大型アルミ製品でもクリアな画質にて内部観察が可能。
マニピュレータはサンプルサイズに応じてデザインし提供可能。


ステージ例:φ600mm ストローク700mm 耐荷量100kg

特に金属製品の透過力を向上させた最先端システム

超高出力 直線加速器型(ライナック)
X線源950kV/3MV/6MV/9MVを搭載

・高精細固体検出器型ラインセンサー
・大型フラットパネル
を組み合わせ、鉄部品や大型アルミ製品でも
クリアな画質にて内部観察が可能

マニピュレータはサンプルサイズに応じて設計

大型製品(エンジン系製品、パワートレイン系製品)、難透過材

SPEC

超高出力X線CTシステム
...
構 成 項  目 950KV 3MV/6MV/9MV
X線装置 管電圧 950kV 3MV/6MV/9MV
マニプレータ ストローク/耐荷重 φ600mm X 700mm / 100kg
画像システム ラインセンサー/カメラ 820mm長ラインセンサー
フラットパネル (オプション)
CT装置 スキャンタイプ ローテーション / オフセット 180度・360度 / (コーンビーム)
