TXS 450/600 Mini

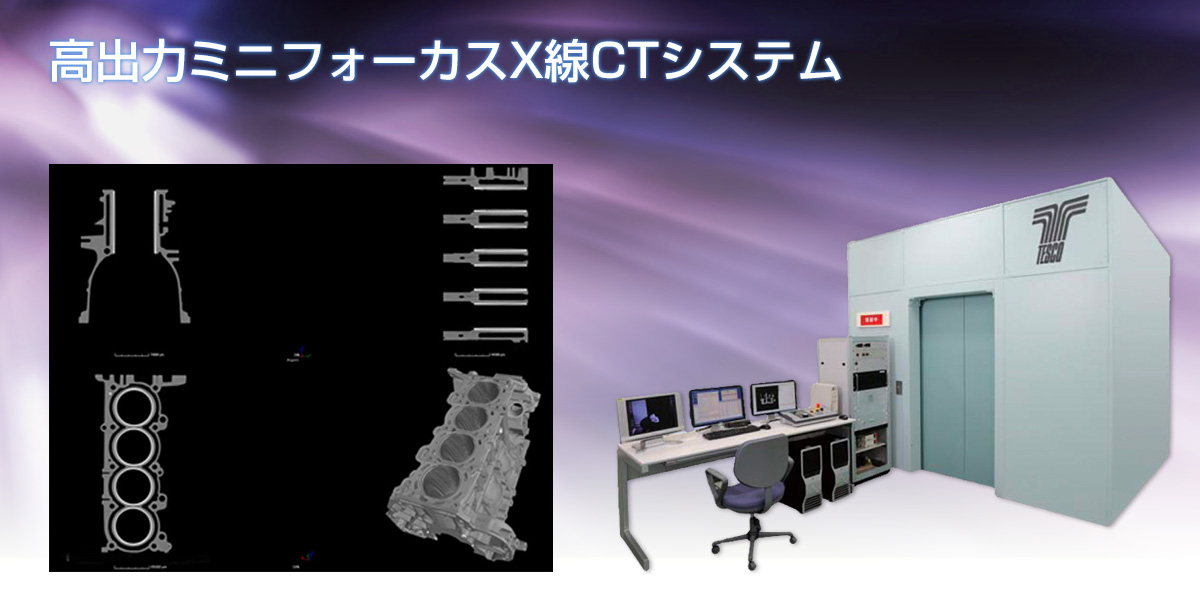

高出力 密閉管ミニフォーカスX線CTシステム

...

TXS 600/450 Miniの特徴

金属製品の透過力を向上させた最先端システム

超高出力X線源600kV/450kVを搭載
・高精細ラインセンサー
・大型フラットパネル
を組み合わせることにより、肉厚や難X線透過材料への適応力を増加させたクリアな画質で内部観察が可能。
また透過X線量が多いため、撮像時間の短縮が可能。
450kV・小焦点モードで出力を抑えたスキャンも可能。
マニピュレータサイズをユーザー仕様に応じてデザインし提供可能。


ステージ例:φ600mm ストローク700mm 耐荷量50kg

超高出力X線源600kV/450kVを搭載

・高精細ラインセンサー
・大型フラットパネル
を組み合わせることにより、肉厚や難X線透過材料への適応力を増加

透過X線量が多いため、撮像時間の短縮が可能
600kV/450kV とも小焦点モード搭載(400μm)

マニピュレータサイズをユーザー仕様に応じてデザインし提供可能

シリンダブロック.シリンダヘッド、キャスティング、ダイキャスト製品、大型ユニット部品

スキャン画像 SAMPLE

高出力ミニフォーカスX線CT
...

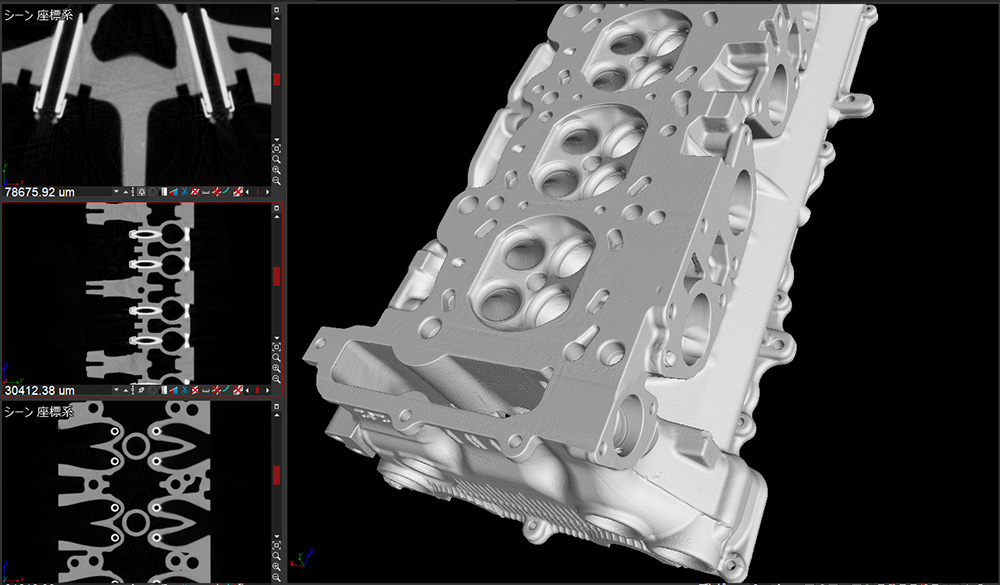

Imageエンジンブロック

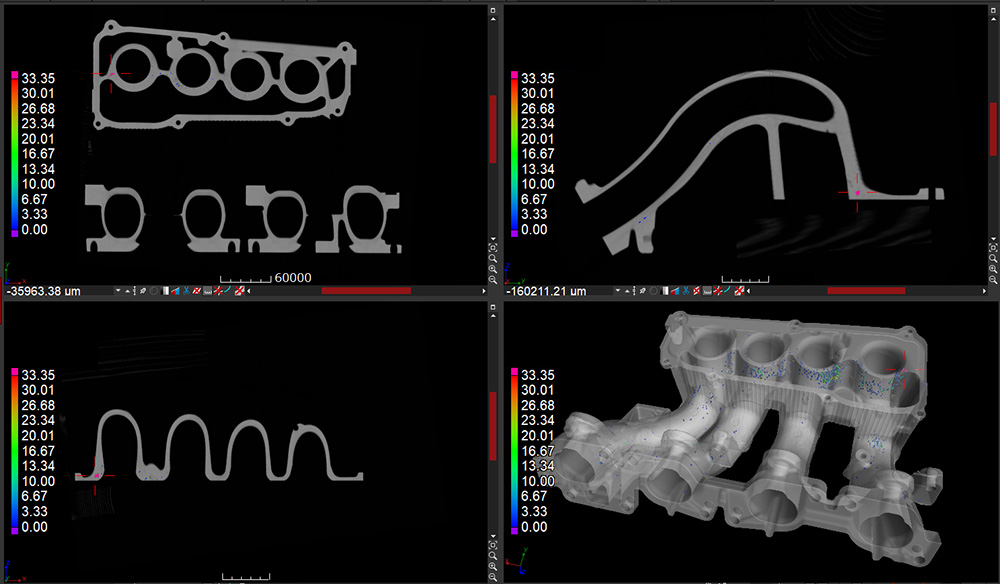

Imageインテークマニフォールド

SPEC

高出力ミニフォーカスX線CT
...
構 成 項  目 TXS600 Mini TXS450 Mini
X線装置 管電圧 600kV/1750W 1mm / 0.4mm 450kV/1500W 1mm / 0.4mm
マニプレータ ストローク/耐荷重 φ600mm X 700mm / 50kg
画像システム ラインセンサー/カメラ 820mm長ラインセンサー
フラットパネル 8〜16インチ フラットパネル
CT装置 スキャンタイプ ローテーション / オフセット 180度・360度 / コーンビーム
データ出力 TIF、STL、VGL
キャビネット シールドボックス 漏洩線量:2.5μSv/h 以下
